Controle Tecnológico de Solos

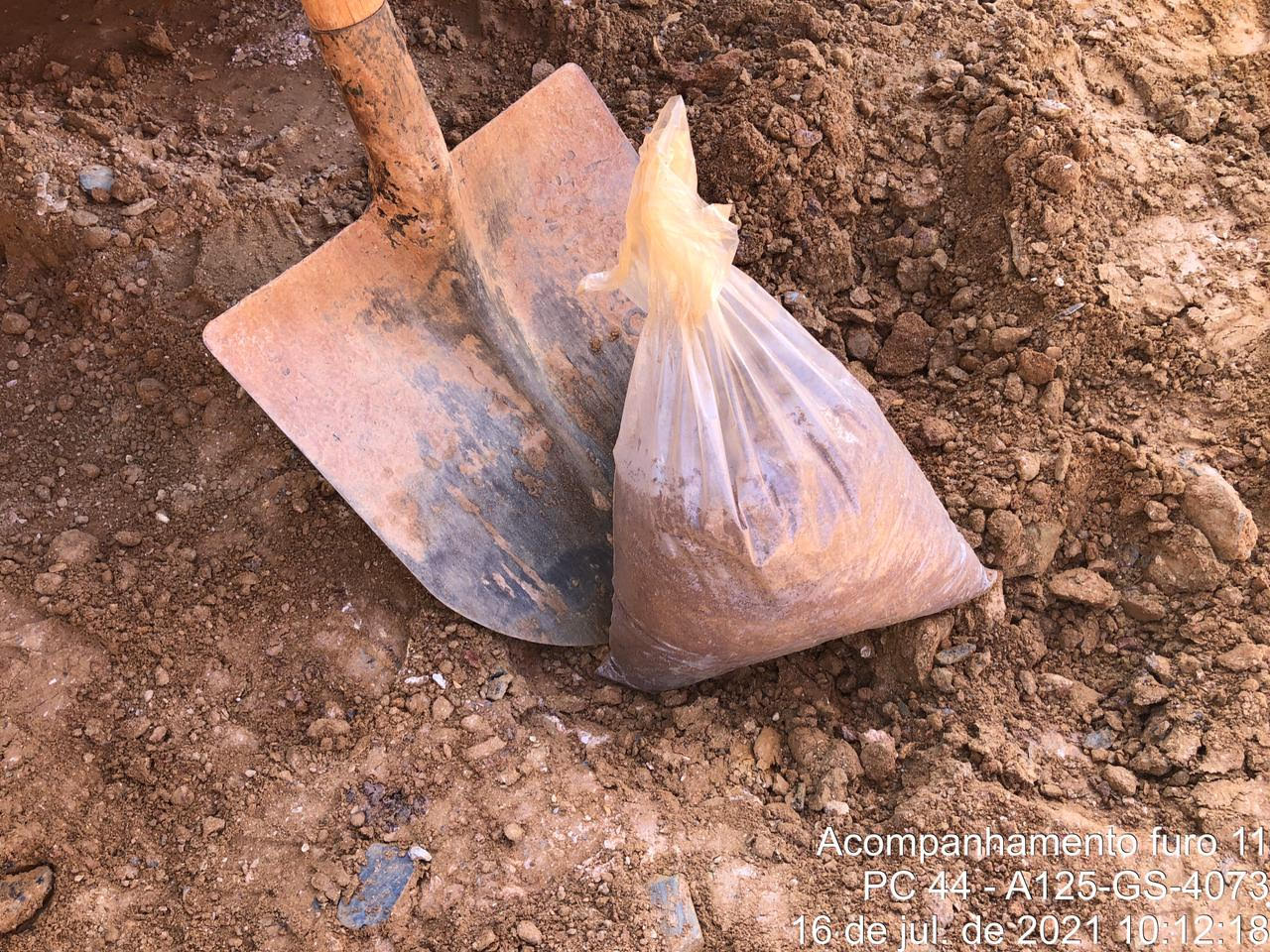

Amostragem de solos - NBR 9604

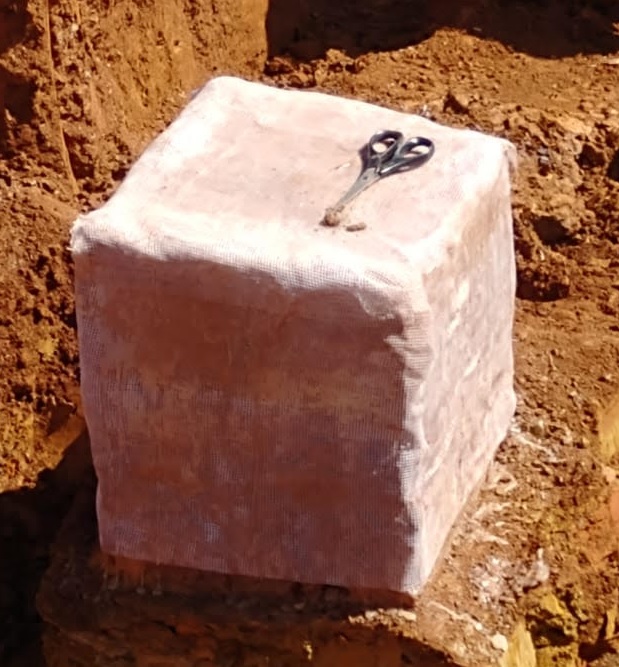

O processo de caracterização de um solo se inicia com a etapa de amostragem, a coleta propriamente dita de uma quantidade representativa do solo a ser analisado. As amostras coletadas podem ser deformadas (ex: ensaio de granulometria) ou indeformadas (ex: ensaio triaxial).

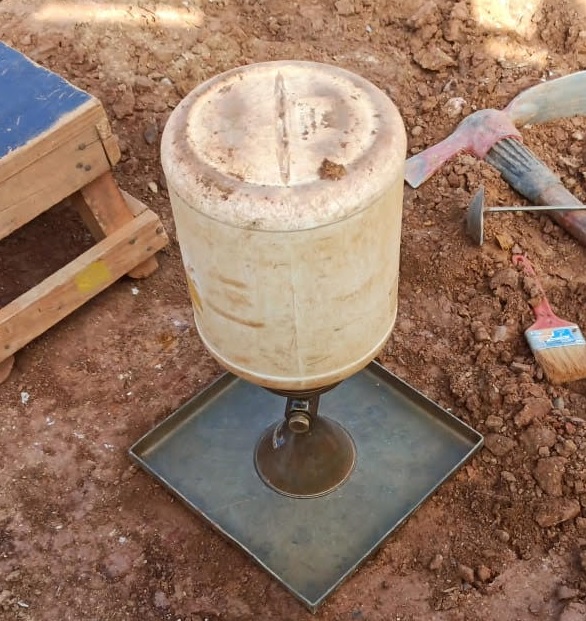

Densidade pelo Frasco de areia - NBR 7185

Método de cálculo densidade aparente seca in situ em materiais não coesivos com a utilização do conjunto frasco de areia (frasco, funil, bandeja) e areia calibrada (com densidade determinada em laboratório).

Densidade pelo método de Hilf - NBR 12102 / Cilindro de cravação - NBR 9813

Método para calcular o grau de compactação (GC) e estimar o desvio de umidade (Δh) em materiais coesivos sem a necessidade de determinar a umidade do material (ha) e sua umidade ótima de compactação (hot).

Umidade - Método frigideira - NBR 16097

Método de determinação da umidade em campo por secagem na frigideira. É uma alternativa que apresenta como vantagem a rapidez, porém tem precisão reduzida em relação à determinação em laboratório.

Permeabilidade

Os ensaios de permeabilidade in situ podem ser classificados de acordo com o modo de realização (a nível constante ou a nível variável) e diferencial de pressão aplicada (positivo ou carga e negativo ou descarga). Um exemplo é o ensaio de infiltração realizado a nível constante e com pressão aplicada positiva (carga).

Sondagem a trado - ST - NBR 9603

Tem por objetivo a amostragem de materiais em diferentes profundidades para caracterização dos horizontes de um determinado solo. Para essa amostragem são utilizados os trados do tipo concha e helicoidal.

Resistência à penetração - SPT - NBR 6484

Ensaio SPT (Standar Penetration Test) que tem por objetivo correlacionar a resistência à penetração com os índices físicos dos solos.

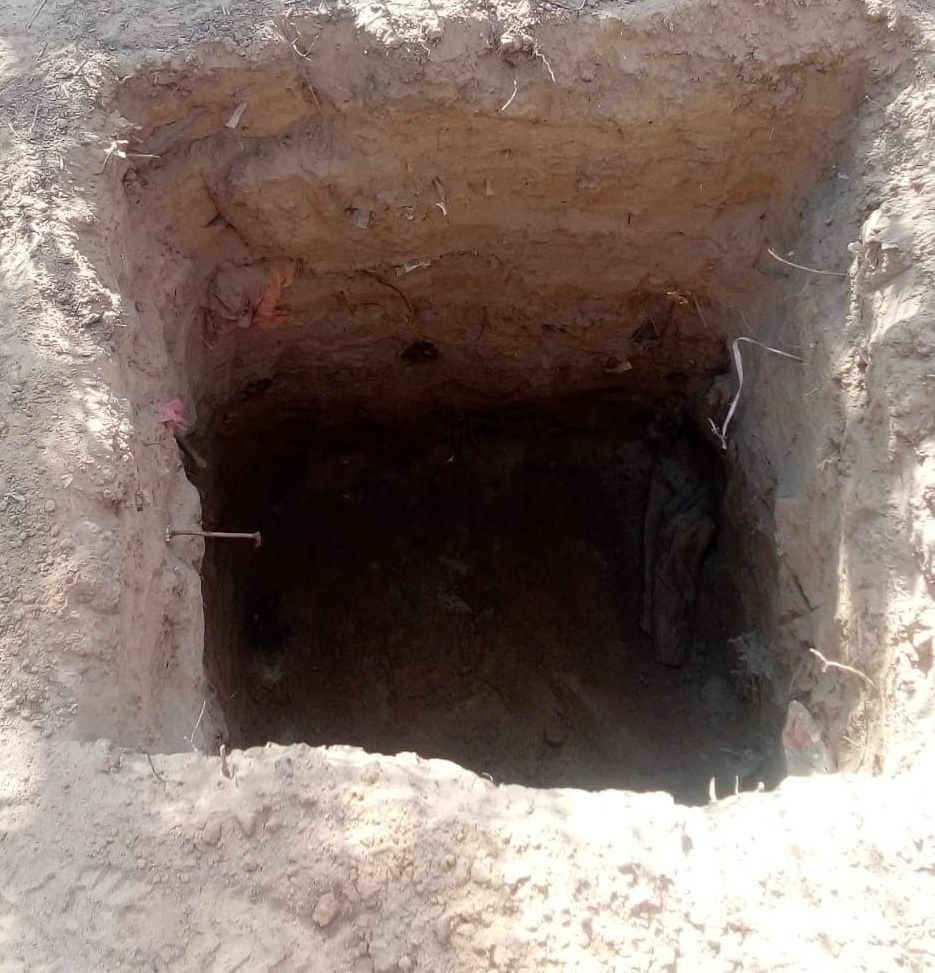

Poço de inspeção - PI - NBR 9604

Tem por objetivo a amostragem de materiais em diferentes profundidades para caracterização dos horizontes de um determinado solo. Essa amostragem pode ser com a abertura de poço em geometria circular ou quadrada e utiliza da pá e picareta para o avanço e amostragem.

Compressão simples (penetrômetro de bolso)

Ensaio in situ utilizando o penetrômetro de bolso.

Cisalhamento (Vane Test ou teste das palhetas) - NBR 10905

Ensaio de resistência ao cisalhamento in situ aplicado a solos argilosos.

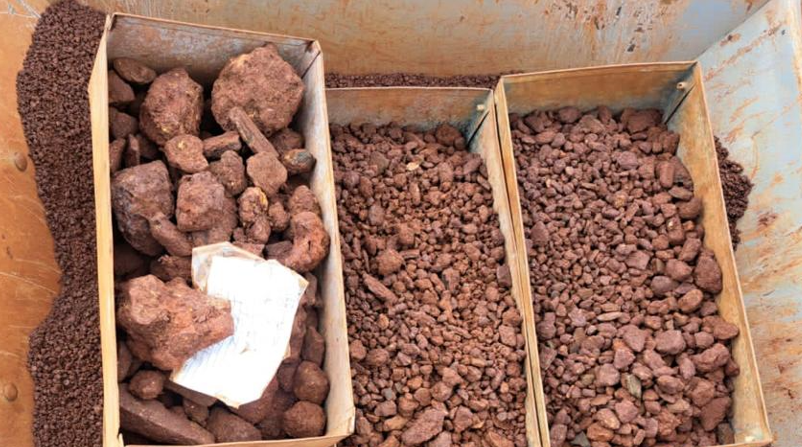

Granulometria (peneiramento e sedimentação) - NBR 7181

O ensaio de granulometria tem por objetivo a obtenção de uma curva granulométrica que permite: a classificação do solo, determinação do diâmetro efetivo, determinação dos coeficientes de uniformidade e curvatura. O ensaio de granulometria por peneiramento analisa partículas de solos acima de 0,075 mm enquanto a sedimentação analisa partículas abaixo dessa dimensão.

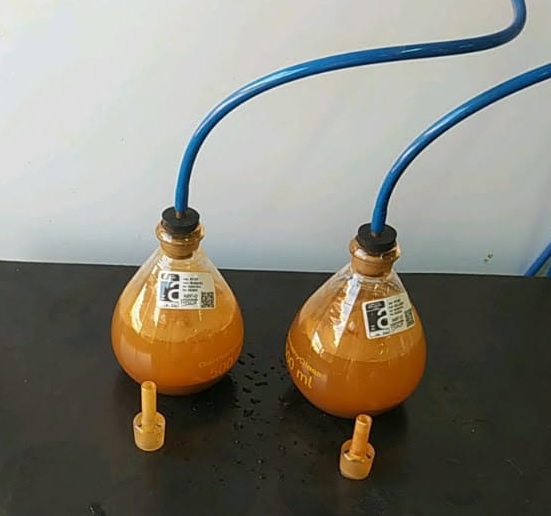

Densidade real (pelo picnômetro) - NBR 6458

Método de cálculo da densidade em laboratório com a utilização de vácuo aplicado por uma bomba nos picnômetros contendo água e amostra.

Umidade natural - NBR 6457

Método de determinação da umidade em laboratório por secagem na estufa. É uma método de maior confiabilidade de resultados por ser realizado em condições controladas de temperatura, nivelamento de superfície e vibrações (correntes de ar).

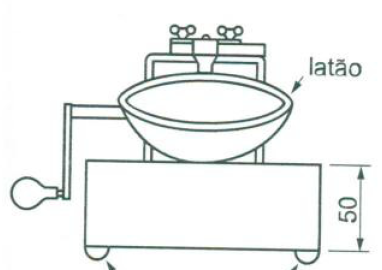

Limites de Consistência - NBR 6459 e NBR 7180

O limite de contração é o teor de umidade entre os estados sólido e semissólido do solo. O limite de plasticidade é o teor de umidade entre os estados semissólido e plástico do solo. O limite de liquidez é o teor de umidade entre os estados plástico e líquido do solo.

Teor de matéria orgânica - NBR 49

A matéria orgânica presente nos solos afeta sobretudo os agregados miúdos (areia) no seu emprego no concreto.

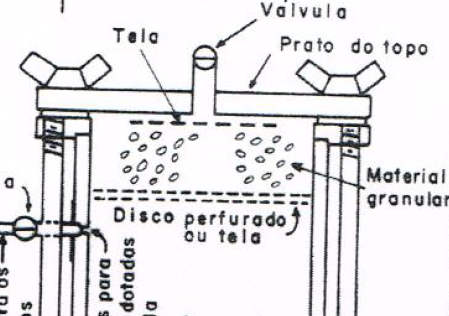

Permeabilidade - NBR 13292 e NBR 14545

No ensaio de permeabilidade a carga constante a água que atravessa o corpo de prova é ajustada de forma que a diferença de carga entre a entrada e saída permaneça constante.

No ensaio de permeabilidade a carga variável a água de um piezômetro flui através de uma amostra de solo.

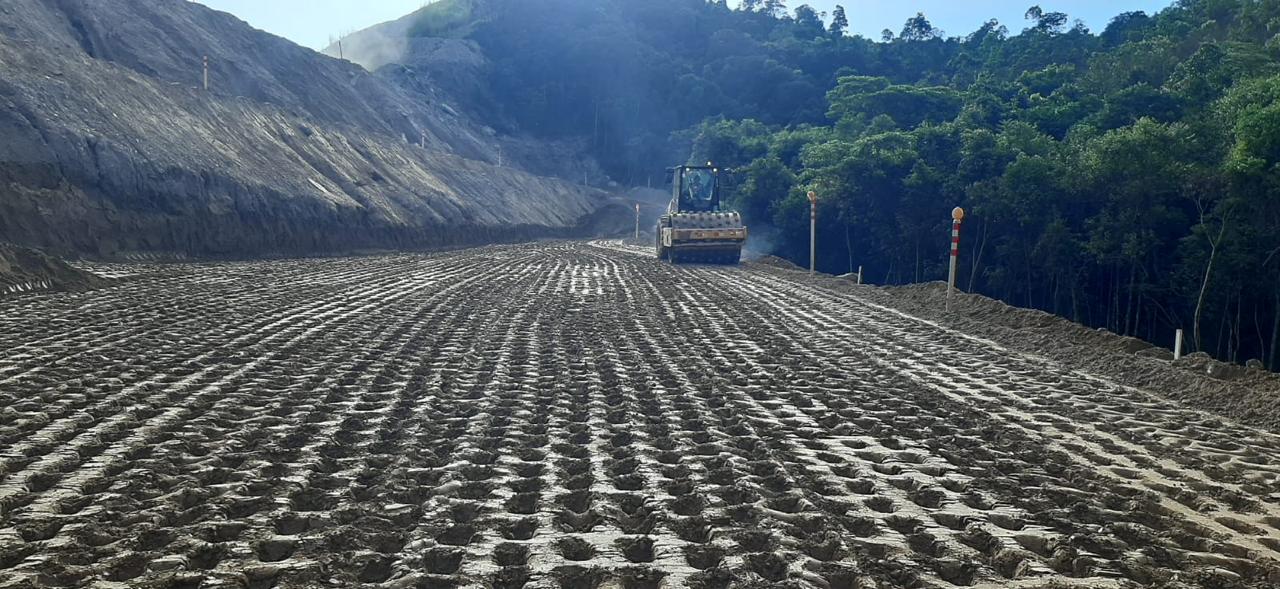

Compactação - NBR 7182

O ensaio de compactação tem por objetivo traçar a curva de compactação que relaciona os teores de umidade do solo compactado em uma energia escolhida com a massa específica aparente seca. O objetivo desse ensaio é conhecer o comportamento do solo e simular situações a serem executadas em campo.

Índice de vazios máximo de solos não coesivos (Compacidade relativa)

Esse método tem o objetivo de determinar o índice de vazios máximo de solos granulares, não coesivos. Esse valor entra no cálculo da compacidade relativa.

Índice de vazios mínimo de solos não coesivos (Compacidade relativa)

Esse método tem o objetivo de determinar o índice de vazios mínimo de solos granulares, não coesivos. Esse valor entra no cálculo da compacidade relativa.

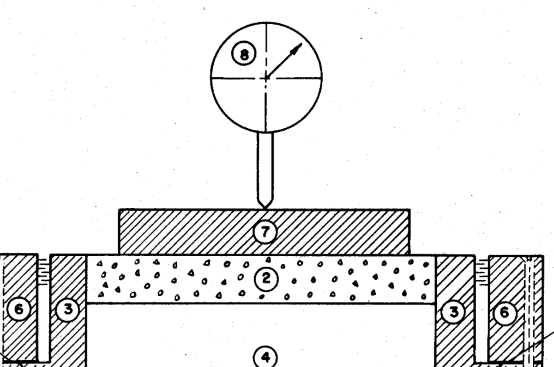

Adensamento Oedométrico

O objetivo do ensaio de adensamento é o de definir as características de compressibilidade dos solos argilosos. Nesse ensaio se procura determinar o índice de vazios que o solo tem para cada nível de tensão vertical.

Cisalhamento direto

O objetivo do ensaio de cisalhamento direto é o de determinar a resistência a ruptura por cisalhamento dos solos utilizando da "caixa de cisalhamento". É um ensaio mais simples que o triaxial, onde não ocorre o controle da poropressão e não se simula a situação não drenada.

Triaxial

O ensaio triaxial é utilizado para determinar a resistência ao cisalhamento do solo em condição drenada e não drenada. De forma geral contempla etapas de: extração de cp, adensamento (aplicar carregamento de campo) e cisalhamento. Os resultados do ensaio são o ângulo de atrito e a coesão, sendo que ele pode ser executado por diferentes metodologias: ensaio consolidado drenado (CD - "ensaio lento"), ensaio consolidado não drenado (CU - "ensaio rápido") e ensaio não consolidado não drenado (UU).
